Zyklonschiss

Cyclonic Separator

Nach Abschluss der Kalibrierung Ihres 3D -Druckers nach den vorherigen Artikeln der längeren 3D -Akademie können Sie die Ergebnisse des folgenden Tests überprüfen.

Das Objekt, das wir drucken wollen . Auf diese Weise bleibt der Staubsauger immer sauber und vor allem seine Filter nicht einfrieren. Dieses Objekt erweist sich als äußerst nützlich, wenn Sie beabsichtigen, die durch Holzbearbeitung hergestellten Rückstände, den feinen Staub, der durch die Verarbeitung von 3D -Drucken erzeugt wird, die durch Laserschnitte erzeugten Rückstände und so weiter zu vakuumieren.

Das Drucken des Zyklons erfordert, dass der Drucker perfekt kalibriert wurde, andernfalls ist der Druck nicht perfekt und garantiert die versprochenen Ergebnisse nicht. Wenn der Drucker bereit ist, ist dies also, wie Sie fortfahren können.

  • Laden Sie die folgende .stl -Datei herunter:https://www.thingiverse.com/thing:5241734

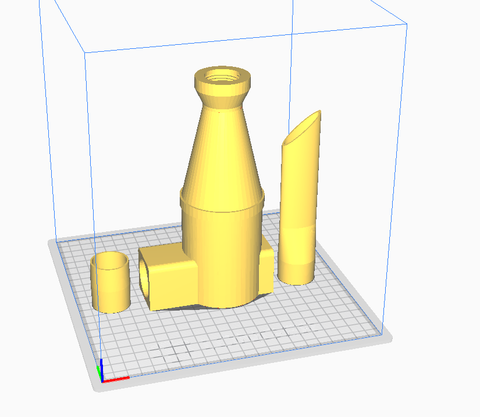

  • Importieren Sie das Modell in Cura und schneiden Sie mit Ihren eigenen Einstellungen (setzen Sie keine Unterstützung fest).
  • Drucken Sie den .gcode

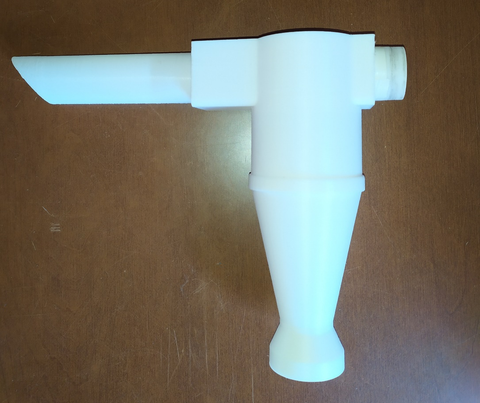

Das Modell besteht aus dem Hauptkörper des Zyklonschaltes und zwei Eingangs- und Ausgangsadaptern, die als Verbindung zwischen dem Zyklon und den staubsaugeren Rohren dienen. Für die besten Ergebnisse wird empfohlen, PETG zu verwenden. Wenn Sie jedoch keine Erfahrung mit diesem Material haben, können Sie auch PLA verwenden.


Um die Verbindung stabiler zu machen, ist es möglich, ein wenig Gummi -Isolierband um die Adapter zu legen, um stabilere und versiegeltere Verbindungen zu haben. Darüber hinaus benötigt das Trennzeichen einen mit seiner Schraubenbezug kompatibelen Behälter, und ein leicht zugängliches Beispiel ist eine klassische transparente Flasche Coca-Cola oder einen anderen Behälter mit einem ähnlichen Faden.

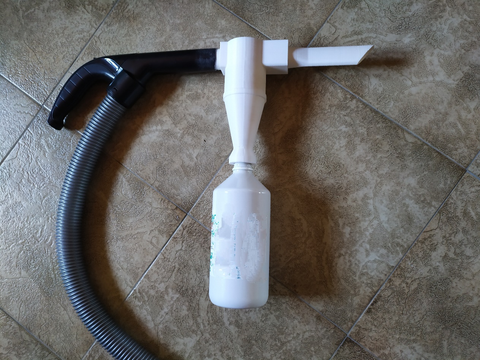

Sobald der Zyklon -Separator wie in der Abbildung gezeigt installiert ist, wird fast der gesamte Saugdreck in die Flasche statt in den Staubsauger gehen, wodurch die Filter mit feinem Staub verstopfen.
Denken Sie daran, niemals Ihre Hand vor den Saug zu stellen, da der Zyklonabscheider auf Druckunterschieden wirkt. Daher wird die Behinderung des Saugens implodiert!
Dieses Video zeigt den Zyklonschaltgerät in Aktion:https://youtu.be/FEvztl8UPPk
