Impresora FDM Tutorial de impresión de puente

FDM printer bridging printing tutorial

los Impresión 3D FDM consiste en una serie de capas de material fundido colocado uno encima del otro; De esta manera, los objetos complejos se crean a través de una sucesión de capas. Sin embargo, a menudo algunas capas deben colocarse en áreas sin una base, por lo que la capa se imprime literalmente en un vacío y inevitablemente se caerá, pero para superar este problema es posible utilizar los soportes, que actúan como un andamio temporal y pueden ser eliminado una vez que se haya completado la impresión.

En algunos casos especiales, es posible imprimir capas suspendidas, sin el uso de soportes. Puede parecer una hazaña imposible, pero a través de distancias cortas rectas, puede imprimir en un vacío solidificando instantáneamente la capa utilizando el aire de los ventiladores de la impresora, creando así una conexión sólida. Este fenómeno se llama puente y se puede lograr mediante algunos ajustes de impresión clave, como el flujo, la velocidad de impresión y el enfriamiento.

Dependiendo de la configuración utilizada, la solidificación de la capa puede ocurrir demasiado lentamente, lo que hace que se caiga o disminuya, como se ve en la siguiente foto.

Impresora FDM Tutorial de impresión de puente

Por cierto, a continuación se presentan algunos consejos sobre cómo mejorar la impresión de puente.

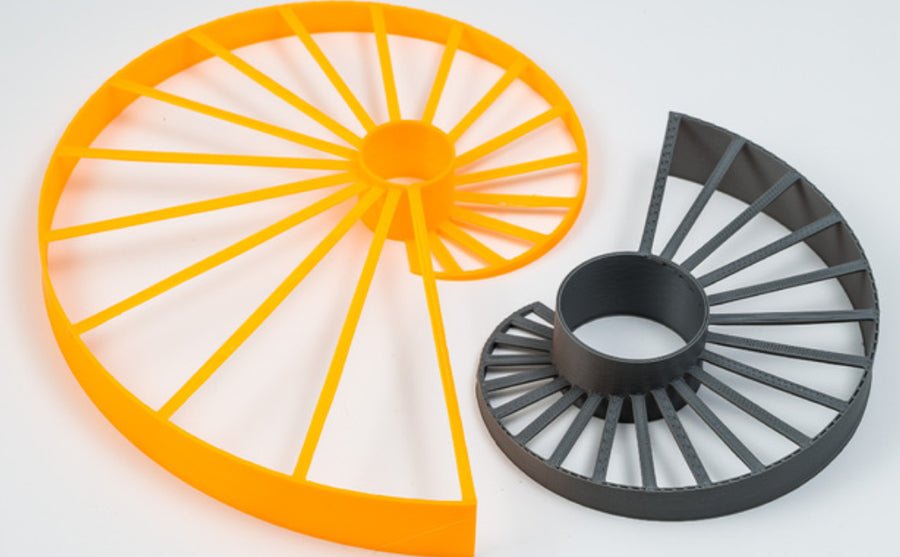

Para las pruebas, puede descargar esta muestra, que se puede imprimir varias veces, dependiendo de la configuración elegida, hasta que encuentre un resultado satisfactorio:
https://www.thingiverse.com/thing:476845

Primero debe asegurarse de que el flujo de impresión haya sido calibrado correctamente; En este sentido, es posible consultar la lección anterior, relacionada con la "calibración de flujo de impresión".

En este punto, proceder con la impresión de la muestra, si el puente tiene una calidad insatisfactoria, es posible disminuir la velocidad de impresión; Reducir progresivamente la velocidad en aproximadamente 5 mm / s. Es posible realizar diversas pruebas, hasta que se encuentre el valor ideal.

Impresora FDM Tutorial de impresión de puente

La temperatura de impresión también juega un papel clave en puente; De hecho, cuanto más caliente sea la capa, cuanto más tiempo se necesita para su solidificación, lo que causa una flacidez. Por esta razón, reduciendo progresivamente la temperatura de impresión en aproximadamente 5 ° C, es posible realizar diversas pruebas, hasta que se encuentre el valor ideal.

Impresora FDM Tutorial de impresión de puente



Si el puente es muy largo y la geometría del objeto lo permite, a menudo es posible girar el objeto hasta que la parte suspendida desaparezca completamente, como se muestra en la figura. Sin embargo, en la mayoría de los casos, esto no es posible (incluido el caso de imprimir la muestra), por lo que es una solución en la que se puede contar muy rara vez.

Impresora FDM Tutorial de impresión de puente

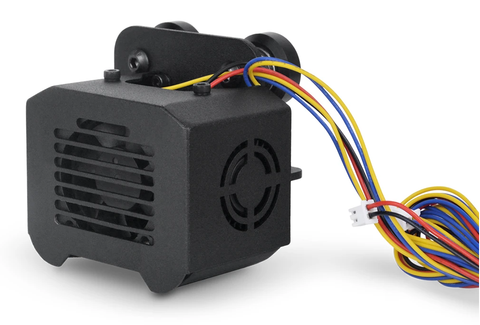

Kit de doble soplador dual más largo

Como se mencionó desde el principio, para salvar la calidad del aire emitido por el ventilador de refrigeración es fundamental, que debe poder solidificar instantáneamente la capa; Por esta razón, si está cambiando las configuraciones de corte, no es suficiente, entonces el nuevo soplador dual más largo puede ayudar.

Kit de doble soplador más largo 3D



El nuevo soplador dual más largo ha sido especialmente diseñado para permitir una emisión más rápida y más uniforme de aire de refrigeración, gracias a dos fanáticos bilaterales turbo y un ducto de ventilación doble; De esta manera, las impresiones son mucho más detalladas y la impresión de puente mejoró enormemente.

La instalación es muy simple, y se puede hacer consultando esta guía de video: https://youtu.be/zEA-eM5sfho

POST ORIGINAL:https://global.longer3d.com/fdm-printer-bridging-printing-tutorial/
