Posicionamiento del artículo en la cama de impresión

Item’s positioning on the printing bed

En Impresión FDM 3D, durante la fase de corte del proyecto que se imprimirá, puede elegir completamente cómo colocarlo en la cama de impresión. De hecho, cada pieza, dependiendo de su geometría, puede tener una o más posiciones adecuadas para la impresión. El ejemplo más trivial es un cubo completo: lo que sea que se coloque su lado en la cama de impresión, el resultado no cambia. En cambio, la impresión del rectángulo cambia dependiendo del lado colocado en el plano, ya que dependiendo del lado se coloca en el plano, la impresión del rectángulo se puede desarrollar en altura o longitud.

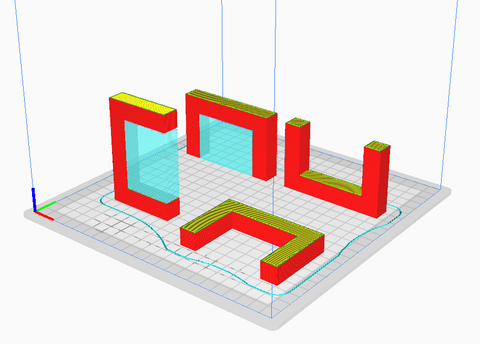

Otra buena razón para elegir la posición correcta en la cama de impresión es la posibilidad de evitar el uso de soportes. De hecho, para algunos proyectos es posible evitar piezas en voladizo simplemente cambiando la orientación de impresión: la pieza final será la deseada, pero su comprensión habrá sido mucho más fácil y más rápida.





Sin embargo, a menudo elegir una posición sin requiere soportes no es suficiente, y a veces también es una mala elección. De hecho, dependiendo de cómo se imprima la pieza, adquiere un punto de ruptura diferente y una capacidad de carga diferente. El ejemplo que muestra que hay dos posiciones que no proporcionan soportes, pero solo una es la mejor debido a la geometría del objeto.

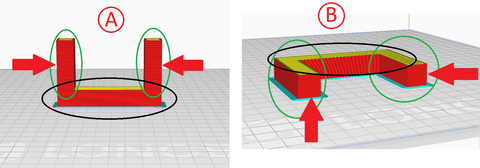

En el caso A, las piezas resaltadas en verde están conectadas a la pieza resaltada en negro solo por una sola capa; Por lo tanto, al aplicar una fuerza ortogonal a las partes resaltadas en verde, estarán fácilmente sujetos a roturas.
En el caso B, las piezas resaltadas en verde están conectadas a la pieza resaltada en negro a través de muchas capas; Por lo tanto, donde sea que se aplique una fuerza ortogonal, cada parte estará dotada de mayor resistencia.

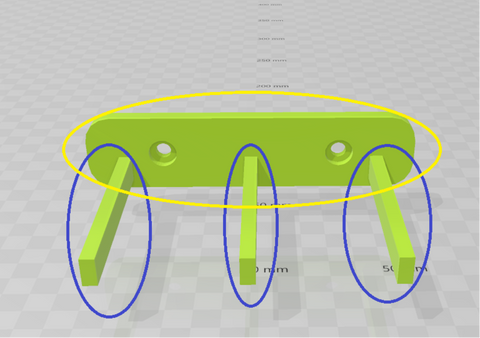

A veces es más conveniente elegir una ubicación que requiere soportes en lugar de una posición que no necesita soportes. Un objeto como el que se muestra en este ejemplo enfoca todo el esfuerzo en la parte resaltado en azul, por lo que la impresión entre la pieza resaltada en azul y la parte resaltada en amarillo debe ser lo más fuerte posible.


Durante la colocación en la cama de impresión, estas dos posiciones generalmente se eligen, donde la primera no necesita soportes, mientras que el segundo necesita soportes.

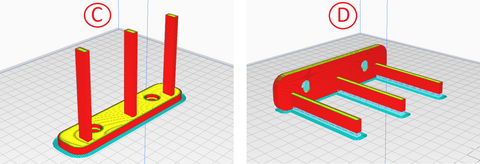

En el caso C, las piezas resaltadas en azul están conectadas a la pieza resaltada en amarillo solo por una sola capa; Por lo tanto, al aplicar una fuerza ortogonal a las partes resaltadas en azul, estarán fácilmente sujetos a roturas.
En el caso D, las piezas resaltadas en azul están conectadas a la pieza resaltadas en amarillo por muchas capas; Por lo tanto, al aplicar una fuerza ortogonal a las partes resaltadas en azul, cada parte estará dotada de mayor resistencia. Este es un caso que muestra que a pesar de la presencia de soportes, la impresión será mecánicamente mejor.

Existen numerosos casos en los que la ausencia de soportes es un aspecto ventajoso, mientras que en otros casos es absolutamente necesario evaluar cuidadosamente cómo obtener una pieza fuerte y duradera, independientemente de si necesita o no soportes. Cada pieza asumirá una configuración de impresión diferente dependiendo de su geometría, por lo que siempre es aconsejable evaluar cuidadosamente la colocación del proyecto en el lecho de impresión antes de comenzar un corte, imaginando el objeto en el contexto en el que se usará.
