Large Ray5 es un grabador láser innovador y tecnológico capaz de ofrecer un rendimiento profesional. De hecho, está equipado con tecnología WiFi con la que es posible transferir el trabajo sin la necesidad de cables, los últimos sistemas de seguridad y un módulo láser de 5W o 10W capaz de ofrecer un mayor rendimiento que los ofrecidos por otros módulos láser de los mismos nominales fuerza. Veamos juntos lo que hace que Ray5 sea uno de los mejores productos del mercado.

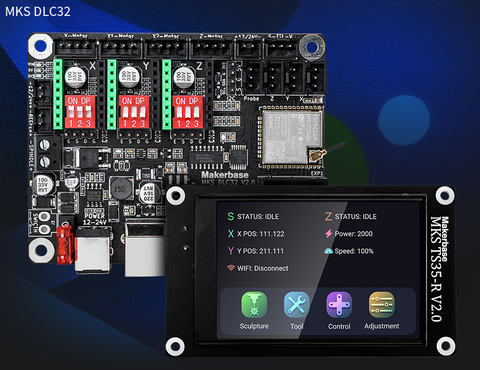

Placa principal MKS DLC32

Ray5 más largo adopta una placa base DLC32, caracterizada por tecnología inalámbrica, lectura de tarjetas microSD y pantalla táctil con interfaz gráfica.

  • La CPU de 32 bits le permite procesar la carga de trabajo a 240MHz rápidamente y sin retrasos, evitando así el retraso durante el grabado láser que podría comprometer la calidad del resultado final, como es el caso con algunas placas principales de 8 bits. Además, permite alcanzar una velocidad máxima de 10.000 mm/min, excelentes resultados en poco tiempo.
  • La tarjeta microSD le permite transferir de la PC al Ray5 el trabajo que se llevará a cabo en el láser, asegurando así la posibilidad de trabajar en cualquier momento, incluso sin la disponibilidad de una PC. De hecho, una vez que haya creado el archivo de trabajo en Lasergrbl/Lightburn, simplemente seleccione para exportar el ".gcode/.nc" a la tarjeta microSD, retire la tarjeta microSD de la computadora e insértela en Ray5. En este punto, puede comenzar, detener, repetir y editar trabajos de grabado directamente desde la pantalla Ray5, tal como lo haría con su impresora 3D, sin necesidad de una PC. Además, en la tarjeta microSD puede mantener docenas de archivos de trabajo, para que pueda repetirlos en cualquier momento que los necesite.

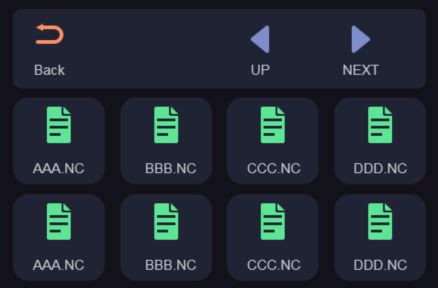

  • La pantalla de pantalla táctil está equipada con una interfaz gráfica intuitiva, a través de la cual puede consultar la lista de archivos de trabajo en microSD, elegir e iniciar una incisión, mover los ejes y arreglar la posición de "homing", encender y apagar el haz láser y establecer La conexión inalámbrica entre Ray5 y su conexión a Internet WiFi.

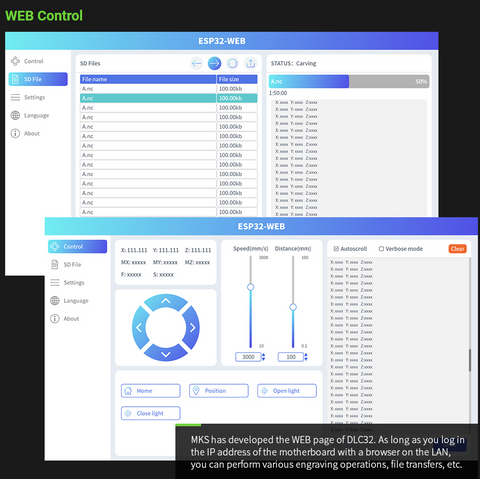

  •  La tecnología inalámbrica de la placa base Ray5 DLC32 ofrece características únicas, gracias a las cuales es posible controlar completamente todos los aspectos de Ray5, de forma remota y sin la necesidad de cables. Simplemente establezca la conexión inalámbrica entre Ray5 y su conexión a Internet WiFi utilizando la interfaz de pantalla táctil, después de lo cual tome una nota de la dirección IP asignada; En este punto, al escribir el navegador de su PC, la dirección IP marcada anteriormente, se abrirá una página web a partir de la que puede controlar completamente Ray5, con una "pantalla remota" de comando directamente en su PC. Además, la transferencia de trabajos de grabado a microSD también se vuelve más fácil, ya que puede transferir archivos al microSD a través de WiFi, sin la necesidad de eliminar físicamente el microSD de Ray5.

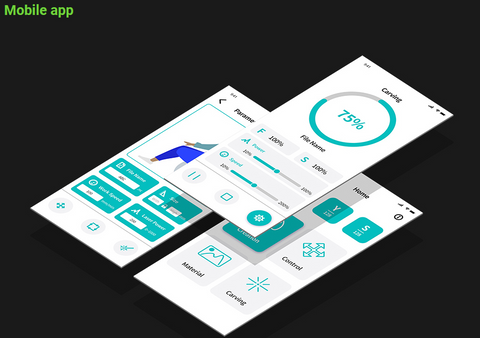

  • La aplicación móvil"Mkslaser" Disponible para Android e iOS le permite usar Ray5 directamente desde su teléfono inteligente, no solo para controlar la máquina sino también para editar las imágenes y los parámetros de grabado relacionados en movimiento.



Protección de seguridad

Ray5 más largo adopta las últimas y más avanzadas protecciones de seguridad, para garantizar el uso seguro en todo momento.



  • La protección térmica detiene el trabajo de grabado en caso de que el material grabado deba incendiarse, alertando al usuario mediante una alarma audible.
  • La protección del movimiento detiene el trabajo de grabado en caso de que Ray5 se sienta repentinamente, evitando daños a la máquina.
  • Protección inmóvil deja de trabajo de grabado si el módulo láser permanece fijo en la misma posición durante más de 5 segundos; Esto evita que el haz láser fijo en la misma posición encienda la encimera.
  • La protección ocular en la base del láser está hecha de material acrílico capaz de filtrar el 99% del haz láser en caso de que se refleje.
  • El usuario puede activar manualmente la protección general de emergencia en cualquier momento si ocurre un problema repentino; Simplemente presione el botón de encendido/apagado en Ray5 y la máquina se apagará inmediatamente.

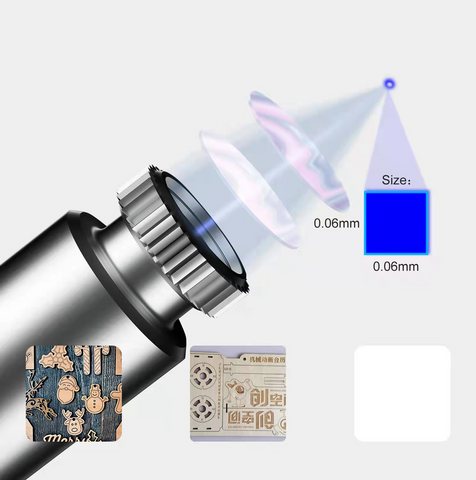

Módulo láser de 10W actualizado con láser spot 0.06x0.06 mm

La nueva versión de Ray5 más larga adopta un módulo láser de 10W mejorado, que ofrece un rendimiento mucho mayor que los láseres competidores del mismo poder; De hecho, nuestro láser utiliza una nueva tecnología que le permite reducir la amplitud del haz láser, concentrar el punto de láser en solo 0.06x0.06 mm (el láser spot adoptado por los competidores suele ser 0.15x0.15 mm), y concentrando el Grabado de potencia dentro de una superficie más pequeña. Es posible obtener resultados similares a los que se pueden lograr con láseres competidores de mayor potencia o con asistencia aérea. Además, se ha elegido una distancia focal de 50 mm, que está optimizada para cortar. Gracias a estas dos características técnicas, por ejemplo, puede cortar madera de abetos de 1,4 cm de espesor con solo 2 pasajes (contra los 4-5 pasajes requeridos por los módulos láser competitivos de la misma potencia), o madera contrachapada de 5 mm de espesor con solo 1 pasaje.



  • Realizamos algunas pruebas de demostración, para permitirle ver con sus propios ojos nuestras pruebas, las excelentes actuaciones proporcionadas por nuestro módulo láser 10W - 0.06x0.06 mm -. Date un vistazo a esta tabla siguiente, ¡te sorprenderá!



Modelo

Material

Acción

Espesor

Fuerza

Velocidad

Ciclos

Observaciones

Ray5 más largo 10W

Bosque

Grabar

-

35%

3000 mm/min

1



Ray5 más largo 10W

Madera dura

Grabar

-

40%

2000 mm/min

1



Ray5 más largo 10W

Bambú

Grabar

-

35%

3000 mm/min

1



Ray5 más largo 10W

Acrílico

Grabar

-

35%

3000 mm/min

1



Ray5 más largo 10W

Papel kraft

Grabar

-

20%

3000 mm/min

1



Ray5 más largo 10W

Espejo

Grabar

-

35%

2500 mm/min

1



Ray5 más largo 10W

Cuero

Grabar

-

20%

3000 mm/min

1

Color claro. Debe ajustarse según los diferentes colores.

Ray5 más largo 10W

Mezclilla

Grabar

-

25%

2000 mm/min

1



Ray5 más largo 10W

Metal con recubrimiento en polvo

Grabar

-









Ray5 más largo 10W

Aluminio anodizado

Grabar

-









Ray5 más largo 10W

Cerámico

Grabar

-









Ray5 más largo 10W

Vaso

Grabar

-

70%

1000 mm/min

1

Color con pintura oscura antes del grabado.

Ray5 más largo 10W

Acero inoxidable

Grabar

-

100%

400 mm/min

1



Ray5 más largo 10W

Bosque

cortar

2 mm









Ray5 más largo 10W

Bosque

cortar

3 mm









Ray5 más largo 10W

Bosque

cortar

8 mm

100%

120 mm/min

1



Ray5 más largo 10W

Bosque

cortar

10 mm

100%

100 mm/min

2



Ray5 más largo 10W

Pinar

cortar

14 mm

100%

100 mm/min

2



Ray5 más largo 10W

Acrílico

Cortar

3 mm

100%

180 mm/min

1



Ray5 más largo 10W

Papel kraft

Cortar

0.1 mm

100%

5000 mm/min

1



Ray5 más largo 10W

Cuero

Cortar









Color claro. Debe ajustarse según los diferentes colores.

Ray5 más largo 10W

Mezclilla

Cortar













  • Para comparar las diferencias entre 10W más largas - 06x0.06 mm - Lasermodule y nuestro módulo láser más largo 5W - 0.08x0.08 mm -, puede verificar esta tabla.



Modelo

Material

Acción

Espesor

Fuerza

Velocidad

Ciclos

Observaciones

Ray5 más largo 5W

Bosque

Grabar

-

100%

2000 mm/min

1



Ray5 más largo 5W

Madera contrachapada

Grabar

-

100%

2000 mm/min

1



Ray5 más largo 5W

Pino

Grabar

-

100%

2000 mm/min

1



Ray5 más largo 5W

Acero inoxidable

Grabar

-

100%

200 mm/min

1

Color con pintura oscura antes del grabado.

Ray5 más largo 5W

Aluminio anodizado

Grabar

-

100%

3000 mm/min

1

Color oscuro. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Ropa de algodón

Grabar

-

100%

1000 mm/min

1

El color blanco. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Cuero

Grabar

-

100%

3000 mm/min

1

El color blanco. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Metal con recubrimiento en polvo

Grabar

-

100%

500 mm/min

1

Color oscuro. Necesita ser ajustado de diferentes colores.

Ray5 más largo 5W

Madera maciza

Grabar

-

80%

3000 mm/min

1

Debe ajustarse en función de diferentes bosques.

Ray5 más largo 5W

Vaso

Grabar

-

100%

700 mm/min

1

Color con pintura oscura antes del grabado.

Ray5 más largo 5W

Bosque

Cortar

2 mm

100%

300 mm/min

1



Ray5 más largo 5W

Madera contrachapada

Cortar

4 mm

100%

100 mm/min

1



Ray5 más largo 5W

Pino

Cortar

6 mm

100%

120 mm/min

2



Ray5 más largo 5W

Acrílico

Cortar

2 mm

100%

120 mm/min

2



Ray5 más largo 5W

Cartón

Cortar

2 mm

100%

1000 mm/min

2



Ray5 más largo 5W

Papel kraft

Cortar

0.15 mm

80%

3000 mm/min

1



Ray5 más largo 5W

Tablero de KT

Cortar

5 mm

100%

300 mm/min

2

El color blanco. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Telas no tejidas

Cortar

0.5 mm

100%

800 mm/min

1

El color blanco. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Ropa de algodón

Cortar

1 mm

100%

400 mm/min

1

El color blanco. Debe ajustarse según los diferentes colores.

Ray5 más largo 5W

Cuero

Cortar

0,7 mm

100%

500 mm/min

1

El color blanco. Debe ajustarse según los diferentes colores.





Compatible con una amplia variedad de materiales y soporte ilimitado para archivos de imagen

Ray5 más largo puede grabar muchos materiales, como madera, aluminio, cerámica, vidrio y mucho más, ¡todo depende de su creatividad! Y si necesita encontrar nuevas ideas, siempre puede contar con un inmenso archivo de imágenes en la web. Aquí hay una lista de recursos de los cuales puede inspirarse para sus creaciones 2D y 3D:
