Transformez un modèle 3D en une image 2D

Transform a 3D model into a 2D image

Dans le traitement avec des graveurs laser, les fichiers avec lesquels nous travaillons sont toujours bidimensionnels, AS. png ,. SVG ou autre. Cependant, tout le monde ne sait pas que même les modèles 3D peuvent être traités en 2D.

En fait, en utilisant des outils intégrés dans Windows, il est possible de transformer et de traiter facilement un modèle 3D en une image 2D, pouvant ainsi procéder à la gravure au laser.

Après avoir choisi un modèle 3D, ouvrez le logiciel "Paint 3D" préinstallé dans Windows 10 (s'il n'était pas présent, téléchargez-le depuis le magasin Windows). Sélectionnez ensuite pour ouvrir le fichier 3D pour importer le modèle sélectionné.

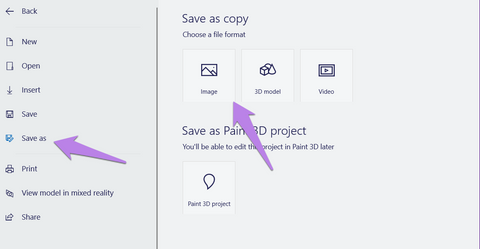

Une fois que le modèle 3D a été importé dans Paint 3D, sélectionnez "Menu - Enregistrer en AS - Image".



À ce stade, dans l'écran qui apparaîtra, il sera possible de garder l'image telle qu'elle est ou de modifier l'angle avec lequel vous avez l'intention d'extraire l'image du modèle 3D, en appuyant sur "Ajuster l'angle et le cadrage", si nécessaire; Une fois que vous avez terminé de modifier l'angle, confirmez ou annulez votre choix pour revenir à l'écran précédent.



Enfin, activez le drapeau sur "Transparence" (absolument important!) Et continuez pour enregistrer l'image en tant que fichier .png.





Une fois que l'image 2D a été exportée avec succès, vous pouvez l'ouvrir plus tard dans votre logiciel de gravure laser, tel que Lasergrbl ou Lightburn, pour créer un .gcode à gravir.

En suivant ce guide, vous pouvez transformer presque n'importe quel modèle 3D en 2D, tant qu'il a au moins un côté amovible sous forme bidimensionnelle.
