Convertidores y reguladores de voltaje de baja

Step-Down Converters & Voltage Regulators

Muchos propietarios de Impresoras 3D más largas Me encanta personalizar la máquina con accesorios adicionales, iluminación LED, etc. Sin embargo, cada accesorio funciona a un voltaje eléctrico específico y requiere una determinada corriente, por lo que se debe prestar atención a las especificaciones técnicas de cada uno de ellos; De hecho, las impresoras más largas generalmente funcionan a 24 V, por lo que no es suficiente simplemente conectar los accesorios a la placa principal de la impresora o a su fuente de alimentación, ya que esto podría comprometer el funcionamiento de la impresora y los accesorios.

Nota: ¡Esta guía es solo para una audiencia electrónicamente inteligente! Las interpretaciones erróneas podrían causar accidentes y daños al equipo. Si no se siente seguro, no intente los cambios sino que hable con un experto.



Para reducir el voltaje de 24 V a uno inferior, es necesario causar una "caída de diferencia de potencial". El método más básico en la física para lograr esto es el uso de una resistencia, sin embargo, disipa toda la corriente absorbida en forma de calor, por lo que es un método ineficiente e inestable, ya que depende de muchos factores. Hoy en día hay varios componentes electrónicos que pueden realizar esta función de una manera excelente, y dado su muy bajo costo, realmente vale la pena considerar poder operar de manera segura. Aquí hay una descripción de los mejores componentes del mercado.

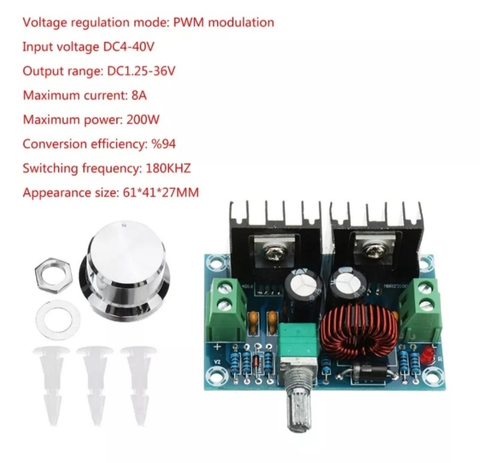

XH-M401

Este convertidor de voltaje le permite ajustar la diferencia de potencial hacia abajo de manera eficiente y admite un pasaje de alta corriente gracias a la presencia de dos MOSFET de potencia. Conectado a una de las salidas de la fuente de alimentación de la impresora, le permite ajustar el voltaje entre 24V ~ 1V, por lo que es ideal para conectar lámparas LED de 12 V y 5V que requieren una absorción de alta corriente, para conectar ventiladores de 12V y 5V, para conectar Vuelas que requieren un voltaje específico o cualquier otro tipo de accesorio.

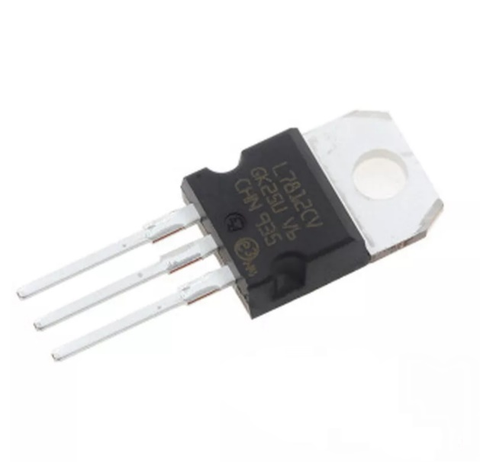

L7812

Este regulador de voltaje lineal le permite ajustar un voltaje de 35 V máx en un voltaje de salida de 12 V, sin embargo, la corriente de salida es 1A Máxir y también se disipa en forma de calor; Por esta razón, el regulador de voltaje tiene un orificio, ya que debe fijarse con un tornillo encima de un soporte de aluminio para reducir su temperatura. Usando este regulador, es posible reducir el voltaje de 24 V a 12V, sin embargo, su uso se limita a accesorios que requieren una corriente muy baja (por ejemplo, un ventilador de 12V), y en cualquier caso el regulador debe disiparse al solucionarlo al marco de la impresora que tiene cuidado de no causar cortocircuitos.





L7805

Este regulador de voltaje lineal, similar al regulador L7812, le permite reducir el voltaje al tener una salida de 5V. A menudo se usa para reducir voltajes de 12V hacia 5V, sin embargo, también se puede usar para reducir los 24 V de la máquina en 5V, incluso si la disipación en forma de calor será realmente excesiva. Se desaconseja mucho a usar este regulador de voltaje que permite, prefiriendo en su lugar el regulador XH-M401.

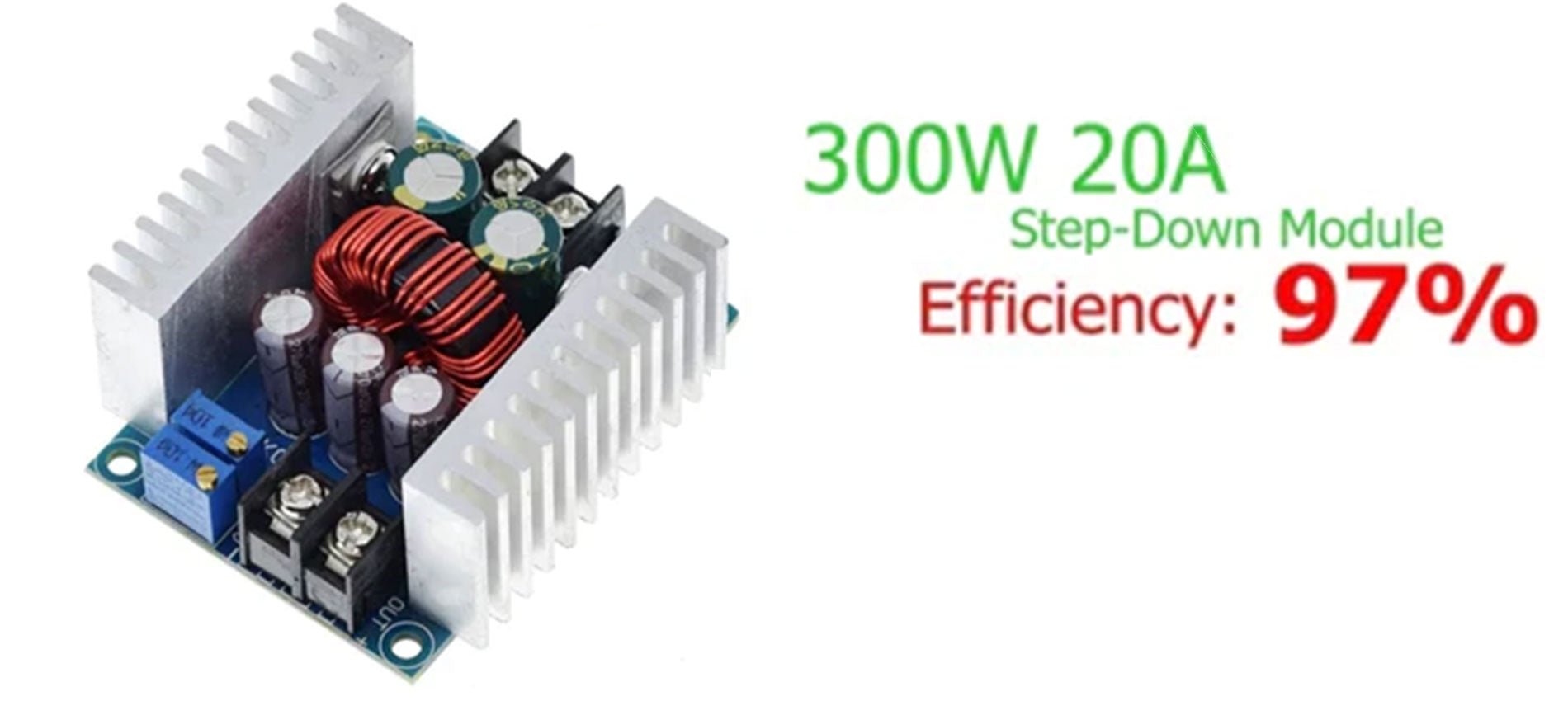

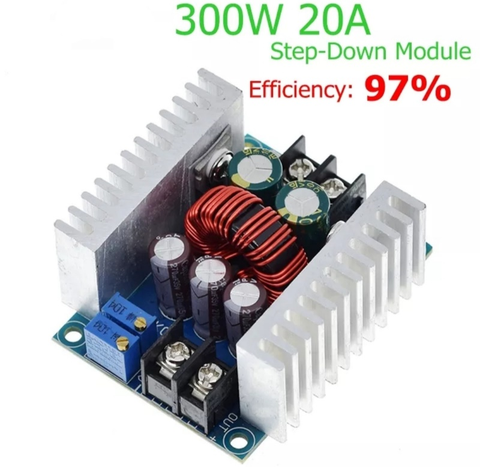

SZBK07 300W/20A (para aplicaciones especiales)

Este convertidor de voltaje puede ser demasiado elaborado, ya que permite ajustar el voltaje de salida y limitar la corriente máxima absorbida por el componente conectado en la salida. Este resulta ser el mejor compromiso de LED sin controladores, carga de batería y otras aplicaciones que requieren atención especial. Está expuesto aquí solo para obtener información, ya que los accesorios para impresoras 3D no requieren tales precauciones.
