Fandutti più lunghi per stampanti 3D FDM

Longer Fanducts for FDM 3D printers

Tutto Stampanti 3D FDM sono dotati di alcuni fan, ognuno dei quali svolge una funzione diversa. Ad esempio, una ventola raffredda la scheda main, un'altra ventola raffredda l'obiettivo e così via.

Una ventola con funzionalità pertinente è la ventola di raffreddamento del filamento stampato, che è una ventola che raffredda la stampa, in modo da consentire al filamento di solidificarsi rapidamente, evitando la deformazione nella stampa a causa del calore. Questo ventilatore non può fare nulla da solo, e in effetti è sempre associato a un "Fandotto", o un condotto attraverso il quale passa l'aria emessa dal ventilatore, che è concentrata e diretta correttamente sulla stampa.

I fandini sono disponibili in varie forme e dimensioni, pur mantenendo la stessa funzione; A seconda del suo design, il Fandutto può concentrare più o meno aria, in una o più direzioni. Ecco un elenco di fandini 3D più lunghi ufficiali, ognuno con caratteristiche diverse per scopi diversi:

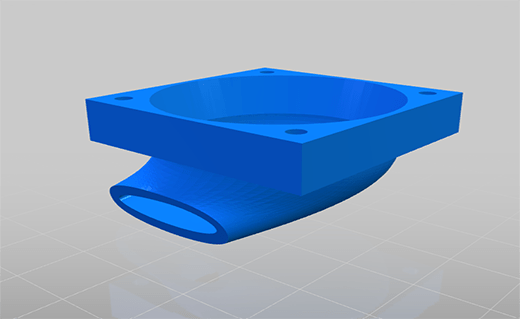

  • Fandutto classico







Questo Fanduct è il modello predefinito di stampanti 3D più lunghe, consente di concentrare una grande quantità di aria e raffreddare una grande porzione della stampa contemporaneamente grazie alla sua uscita rotonda. È perfetto per stampe con superfici grandi, stampe stampate ad alta velocità e per stampe realizzate con ugelli molto grandi.

Link per scaricare:https://www.thingiverse.com/thing:5585284

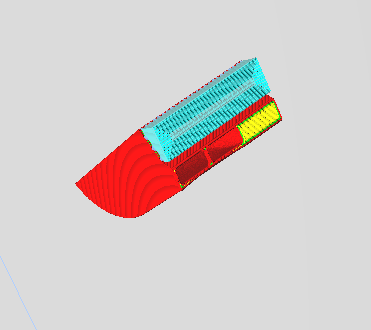

  • Fandutto quadrato







Questo fandutto 3D più lungo è dotato di due uscite rettangolari, essendo così in grado di dividere il flusso d'aria equamente in due direzioni. A seconda della direzione della stampa, questo fandutto di solito si occupa del raffreddamento sia della parte già stampata che della parte che sta per essere stampata; Inoltre, tutta l'aria è concentrata in queste due zone, quindi l'afflusso di raffreddamento è considerevole. Lo svantaggio è che per le stampe ad alta velocità, il Fandotto potrebbe non avere abbastanza tempo per raffreddare la stampa perché il suo flusso d'aria è molto diretto.

Link per scaricare:https://drive.google.com/file/d/1T-tPjxG2hIX5XB63BakLJlfQkH_xQGby/view?usp=sharing

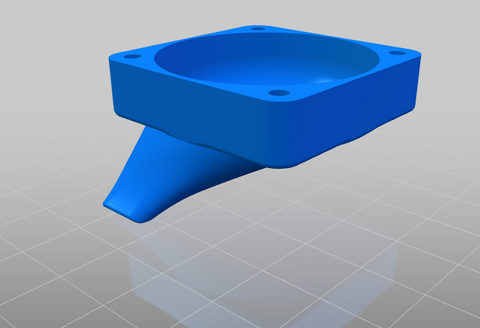

  • Fandutto di precisione







Questo filotto 3D più lungo è quello che concentra di più l'aria, quindi la dirige ad alta pressione e velocità in un singolo punto. In effetti, a causa della grande differenza nella sezione tra ingresso e uscita, l'aria accumula una grande velocità all'uscita, essendo così in grado di raffreddare la parte di stampa interessata in pochi istanti. Il suo uso principale è per le stampe con molte parti dettagliate e parti molto sottili che si estendono verso l'alto; Ad esempio, cercando di stampare una punta, di solito il calore provoca una deformazione dovuta al crollo della struttura, invece con questo filotto è possibile dissipare rapidamente il calore, risolvendo in gran parte il problema.

Link per scaricare:https://www.thingiverse.com/thing:4860509

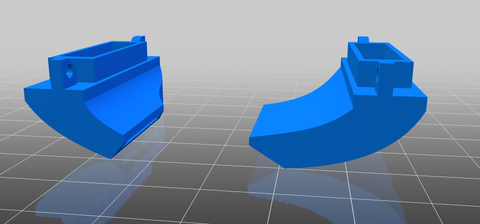

  • Kit a doppio ventilatore più lungo







Il nuovo doppio ventilatore più lungo è stato appositamente progettato per consentire un'emissione più rapida e più uniforme di aria di raffreddamento, grazie a due ventole bilaterali turbo e un dotto a doppia ventilazione; In questo modo le stampe sono molto più dettagliate e la stampa a ponte è notevolmente migliorata.

  • L'installazione è molto semplice e può essere eseguita consultando questa guida video:

https://youtu.be/zEA-eM5sfho

  • L'acquisto è disponibile sul negozio ufficiale più lungo:

https://www.longer3d.com/collections/accessories/products/longer-new-dual-blower-fan-kit

I FUDUCTI del doppio ventilatore sono totalmente stampabili in 3D, i file STL sono disponibili se necessario.
Link per scaricare:https://www.thingiverse.com/thing:5585281
