Plus long Ray5 une introduction à la technique de gravure laser

Longer Ray5 An Introduction to the Laser Engraving Technique

En physique, la propagation dans l'espace de l'énergie de champ électromagnétique est appelée Un rayonnement électromagnétique. En particulier, un rayonnement électromagnétique avec une longueur d'onde entre environ 400 et 800 nm est appelé rayonnement visible et est perceptible par l'œil humain et transformé par le cerveau en sensations visuelles; Ce rayonnement est ce qu'on appelle couramment Lumière.

Dans une onde électromagnétique, l'énergie est distribuée dans des paquets discrets et indivisibles, appelés Quantum, et le quantum d'énergie du rayonnement visible est appelé un Photon. Les photons, ayant de l'énergie sous la forme d'une impulsion, lorsqu'ils frappent la matière sont capables d'exciter les atomes et les molécules, qui émettent quantum à différentes fréquences qui sont également détectées comme chaleur: c'est le mécanisme physique à la base de la vie, pourquoi la lumière du soleil également produit de la chaleur et comment cette chaleur est plus ou moins intense en fonction de l'exposition directe ou indirecte au soleil.

Bien que cela n'existe pas dans la nature, le progrès humain a rendu possible la capacité de "aligner" les photons d'une source lumineuse, les concentrant dans un faisceau lumineux appelé un Faisceau laser. Si la propagation d'une source de lumière a lieu sous la forme d'un laser, alors toute l'énergie est concentrée dans un faisceau de très petite section; Par conséquent, lorsque le laser touche la matière, il est instantanément capable de rayonner une grande puissance dans une très petite zone, provoquant une augmentation soudaine et rapide de la température qui modifie l'état de la matière.



Gravure laser

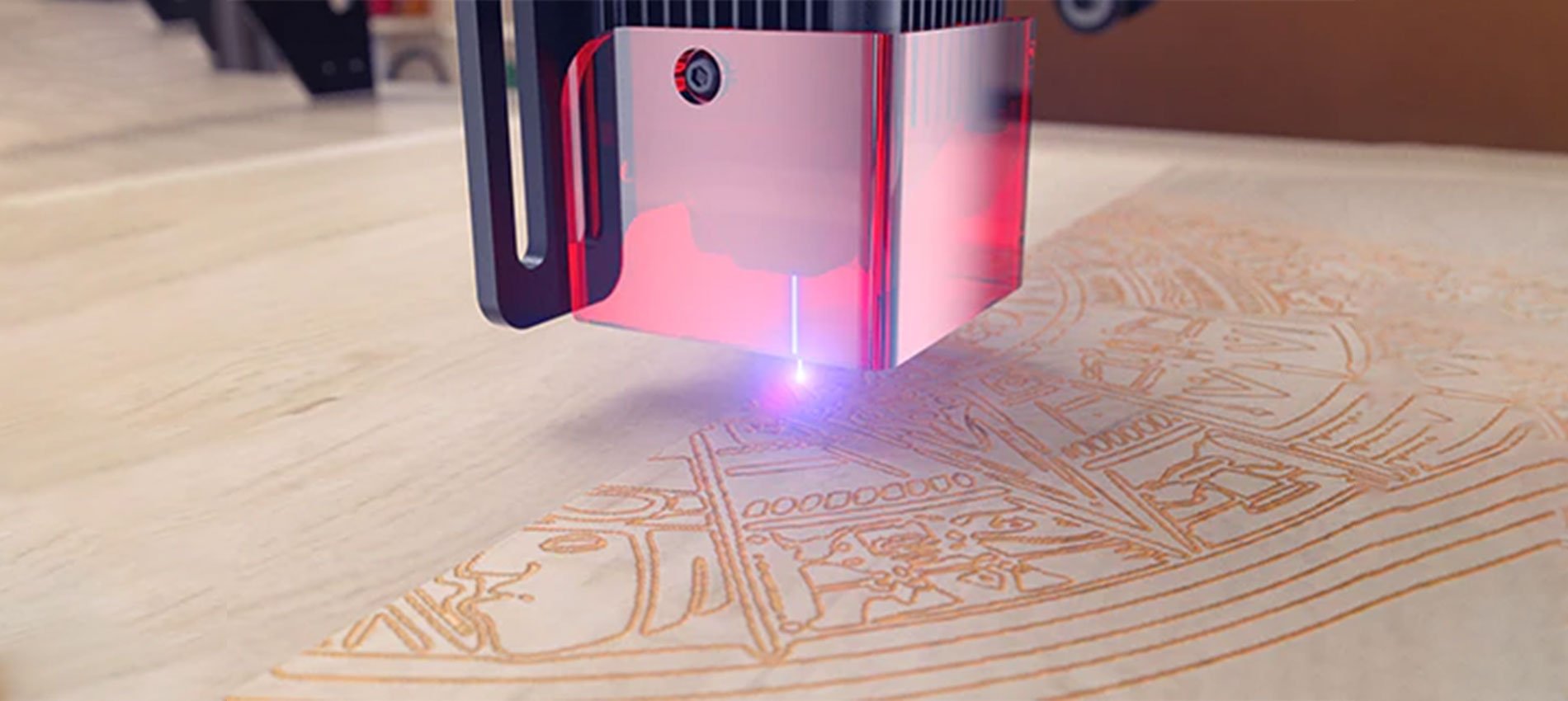

Une machine à gravure laser est basée sur un module laser d'une puissance donnée, capable de générer un faisceau laser qui peut être modulé en puissance entre 0% et 100%. Lorsque le faisceau laser atteint une surface, il subit une augmentation rapide de la température qui transforme instantanément l'état de la matière par combustion, et le contraste entre la surface lasée et la surface environnante crée l'effet visuel communément appelé Gravure laser.

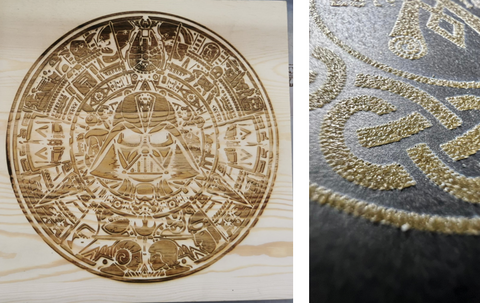

Pour créer une gravure, le module laser est déplacé dans un plan cartésien x / y, étant ainsi capable d'émettre une certaine puissance en position spatiale donnée, et l'ensemble des points frappé par le faisceau laser constitue la gravure. Selon la puissance avec laquelle le faisceau laser frappe chaque point de la surface, il est plus ou moins capable de transformer une partie de la question, ce qui entraîne une incision plus ou moins profonde par rapport à la surface. En fait, lorsque le laser atteint une surface, non seulement le noircissement est causé par la combustion mais aussi une baisse de la surface; Plus la puissance du laser est élevée, plus la quantité de matière est supprimée. Ce contraste de teinte et de profondeur crée l'effet typique de la gravure laser, étant ainsi capable de faire des dessins, des marques, des gravures sur divers types de matériaux.



Différence entre la gravure laser, sculpture et coupure

Selon le type de matériau, différentes possibilités de traitement laser peuvent se produire, notamment la gravure, la sculpture et la coupe. Certains matériaux ne permettent que certains de ces processus, mais certains matériaux tels que le bois vous permettent de réaliser les trois types de traitement.

Prendre du bois à titre d'exemple, supposons que vous appliquiez un faisceau laser à sa surface; Selon la puissance du faisceau, les possibilités suivantes se produisent:



  • Le laser a une puissance capable de brûler uniquement la couche la plus externe de la surface, provoquant un noircissement de surface. Ce processus est appelé gravure laser.

  • Le laser a une puissance capable de transformer les couches les plus intérieures du matériau, provoquant une élimination de la matière et une baisse de la surface dans une plage entre quelques dixièmes de millimètre et quelques millimètres. Ce processus est appelé sculpture laser.



  • Le laser a une puissance capable de transformer les couches les plus internes du matériau, provoquant une élimination de la matière, comme être supérieure à l'épaisseur du matériau; De cette façon, un trou est créé à travers lequel la lumière peut passer, ce qui peut également conduire à la division en plusieurs parties de la surface d'origine. Notez que cela peut souvent être réalisé en passant le faisceau laser au même point plusieurs fois, afin d'éliminer toute l'épaisseur du matériau par la somme des épaisseurs plus petites retirées à chaque étape. Ce processus est appelé coupe laser.





Notez que, même avec le même matériau, ces trois techniques de traitement peuvent prendre des paramètres différents car ils dépendent de la puissance maximale du faisceau laser, la puissance appliquée au traitement, la permanence du faisceau laser à chaque point de surface (c'est-à-dire le traitement vitesse), la dureté du type de bois traité et d'autres facteurs. Par conséquent, il est toujours nécessaire d'effectuer des tests empiriques afin d'obtenir les paramètres de traitement corrects pour chaque type de matériau, même si le même type.

Les paramètres de traitement, tels que l'alimentation, la vitesse, le nombre d'étapes et plus, sont affectés à la machine à l'aide d'un logiciel de gestion tel que LaserGRBL. Ce logiciel s'occupe du traitement dans le code machine Les instructions utiles pour réaliser par traitement laser l'image ou l'effet incisif souhaité par l'utilisateur. De cette façon, la machine est capable de savoir point par point où appliquer le faisceau laser, avec quelle puissance appliquer le faisceau laser, et avec quelle vitesse se déplacer à un point suivant, étant ainsi capable de se transformer en réalité tout type de idée.
